產品介紹

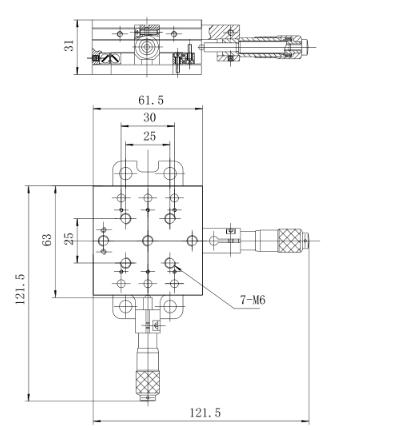

手動整體多軸位移臺CH-TM0213
特點：
⊕結構緊湊設計，使用方便,小空間內實現兩軸平移調整
⊕結構的整體性，更易通過加工來保證兩軸運動的平行度和垂直度
⊕左右手成對設計，水平兩軸的測微頭安裝在同一個水平面上，方便操作
⊕采用交叉滾柱導軌,運動舒適，平穩,精度高，保證每軸較小的直線度，偏擺，俯仰
⊕測微頭驅動，彈簧復位
| 型號 | CH-TM0213 |
| 臺面尺寸 | 61.5mm x 61.5mm |
| 調整軸數 | X，Y兩軸 |
| 行程 | 13mm |
| 驅動方式 | 分厘卡驅動 |
| 驅動位置 | 中央驅動 |
| 導軌形式 | 交叉滾柱導軌 |
| 最小刻度 | 0.01 |
| 精度 | 5μm |
| 最小調整量 | 2μm |
| 直線度 | 3μm |
| 偏擺 | 25” |
| 俯仰 | 20” |
| 臺面平行度 | 50μm |
| 運動平行度 | 25μm |
| 二維垂直度 | 25μm |
| 承載 | 10kg |
| 自重 | 0.4kg |
| 材料 | 硬鋁 |
| 表面處理 | 陽極氧化發黑 |
，定量讀數，消除空回，達到高的調整精度
