手動角位臺CH-TGM10-C
產品特點:
產品提供小角度旋轉調節
采用V型導軌加滾珠驅動,間隙小,精度高,承載大
蝸輪蝸桿驅動,運動舒適,精密可靠
成對設計,疊加后旋轉中心為同一點,可進行正交雙軸同心旋轉調整
手輪鎖緊
有標準連接孔,可與其他產品組合使用

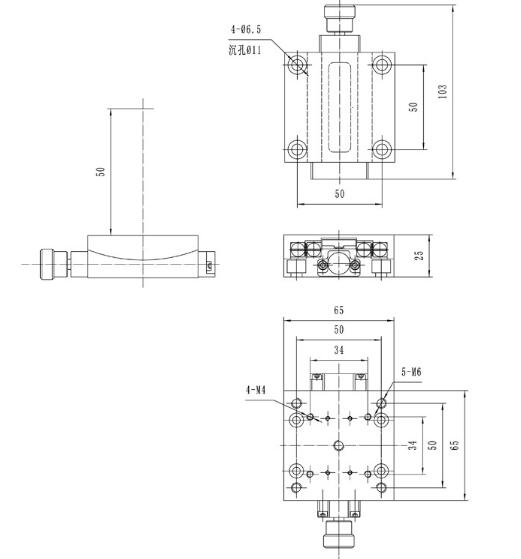

型號 | CH-TSG10-C |
臺面尺寸 | 65mm x 65 mm |
角度范圍 | +/-15° |
回轉中心高 | 50 mm |
回轉中心偏差 | 0.05 mm |
驅動方式 | 蝸輪蝸桿驅動 |
導軌形式 | V型導軌+滾珠 |
驅動位置 | 中央驅動 |
最小刻度 | 1° |
最小讀數 | 5’ |
最小調整量 | 30” |
偏擺 | 200” |
傾斜 | 200” |
承載 | 6kg |
自重 | 0.46kg |
材料 | 鋁合金 |
表面處理 | 陽極氧化 |
