產品介紹
電控俯仰臺CH-TSG0210A
產品特性：
采用耐磨弧形滾珠導軌，特殊工藝處理，耐磨性高，精度可靠性高
精加工蝸輪蝸桿傳動，驅動力大，運動平穩
多維成對設計，配合公司TSG10A疊加使用，可繞一中心點兩維交叉旋轉
臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位和讀數
可以平放使用，也可豎直使用。
具有限位功能，初始零位功能
可換裝伺服電機，編碼器，接受產品的改造和定制。
配合

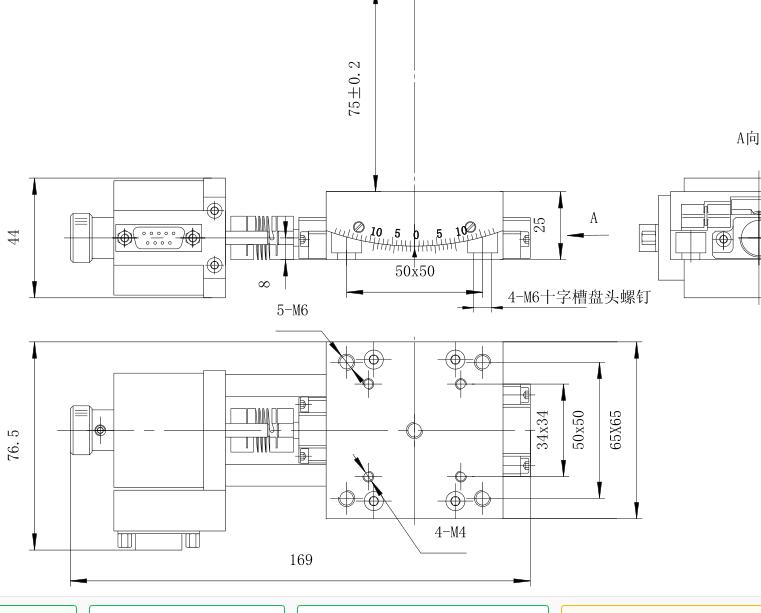

型號 | CH-TSG0210A |
角度范圍 | ±10° |
臺面尺寸 | 65×65mm |
傳動比 | 352∶1 |
旋轉中心高 | 75 mm±0.2 mm |
驅動機構 | 蝸輪和蝸桿機構 |
導軌形式 | 交叉滾柱導軌 |
步進電機(1.8°) | 42BYG |
主體材料 | 鋁合金 |
表面處理 | 陽極氧化發黑 |
中心承載 | 5kg |
重量 | 0.75kg |
分辨率 | ≈0.005°≈18″（無細分） ≈1″（20細分） |
旋轉中心精度 | 0.03 mm |
速度 | 7°/sec |
重復定位精度 | ±4″ |
絕對定位精度 | ±9″ |
空回 | ±4″ |
丟步 | 3″ |
公司自主研發控制器
