產品介紹

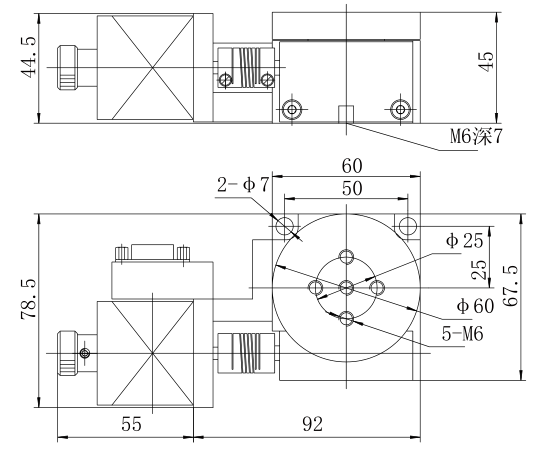

電動旋轉臺CH-TSR60
輪蝸桿傳動模式，采用特殊工藝處理，產品耐磨性高，精度可靠有保障
高精密軸系使得旋轉精度高，承載大，運動平穩廣泛應用于工業自動化和科學實驗旋轉臺外圈加裝刻度圈，方便初始定位和讀數。電控旋轉臺可以平放使用、豎直使用、倒立使用?？稍黾酉尬还δ?、零位功能可換裝伺服電機、圓光柵、編碼器，接受產品的改造和定制。
配合公司自主研發控制器
零位 ，換裝伺服電機，加裝旋轉編碼器，接受產品的改制和量身定制。
產品型號 | CH-TSR60 | |
結 構 描 述 | 角度范圍 | 360° |
臺面尺寸 | φ60mm | |
傳動比 | 90∶1 | |
驅動機構 | 蝸輪和蝸桿機構 | |
導軌形式 | 軸承 | |
步進電機(1.8°) | 42BYG | |
主體材料 | 鋁合金 | |
表面處理 | 陽極氧化發黑 | |
中心承載 | 30kg | |
重量 | 1.2kg | |
精 度 描 述 | 分辨率 | 0.02°（無細分） 0.001°=3.6″（20細分） |
速度 | 50°/sec | |
重復定位精度 | 0.005°=18″ | |
絕對定位精度 | 0.01°=36″ | |
端跳精度 | 15μ | |
空回 | 0.005°=18″ | |
偏心 | 5μ | |
丟步 | 0.005°=18″ | |
平行度 | 80μ | |
