產品介紹

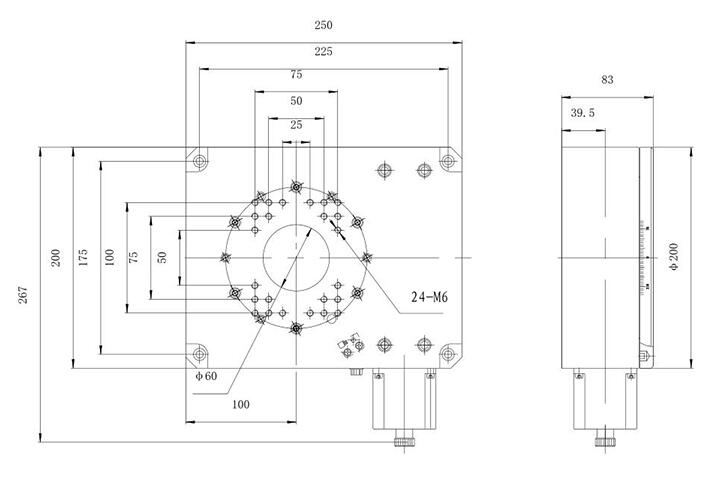

電控高精旋轉臺CH-TSR200A
產品特性：
☉標配步進電機和RS232接口，公司自主研發的CH-SC系列運動控制器可對其實現自動化控制☉旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長☉采用精密研配的蝸輪蝸桿結構，運動舒適，可以任意正向和反向旋轉且空回極小☉設計精巧的消空回結構，可調整長期使用造成的空回間隙☉特殊的結構設計保證了旋轉臺面極低的端跳和偏心，使旋轉運動更加平穩☉旋臺的中心通孔與旋轉中心有嚴格的同軸度要求，旋臺的中心孔徑有嚴格的配合公差限制，方便客戶做精密定位
☉臺面外圍的
產品型號 | CH-TSR200A | |
結 構 描 述 | 角度范圍 | 360° |
臺面尺寸 | φ200mm | |
傳動比 | 180∶1 | |
驅動機構 | 蝸輪和蝸桿機構 | |
導軌形式 | 軸承 | |
步進電機（1.8°） | 57BYG | |
主體材料 | 鋁合金 | |
表面處理 | 陽極氧化發黑 | |
中心承載 | 100kg | |
重量 | 12kg | |
精 度 描 述 | 分辨率 | 0.01°=36″（無細分） 0.0005°=1.8″（20細分） |
速度 | 25°/sec | |
重復定位精度 | 0.002°=7.2″ | |
絕對定位精度 | 0.005°=18″ | |
端跳精度 | 10μ | |
空回 | 0.002°=7.2″ | |
偏心 | 20μ | |
丟步 | 0.005°=18″ | |
平行度 | 50μ | |
刻度圈是激光刻劃標
